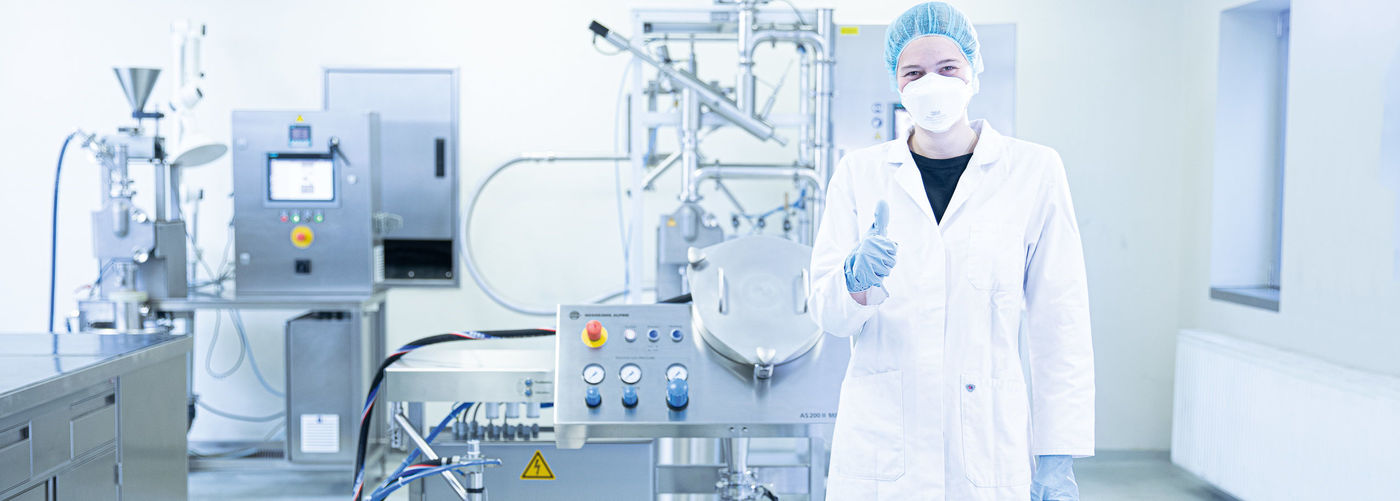

Osoba w odzieży ochronnej i fartuchu laboratoryjnym stoi przed maszyną w sterylnym laboratorium i podnosi kciuk do góry.

AS 200 II Baseline

Spiralny młyn strumieniowy AS 200 II Baseline łączy znaną i sprawdzoną technologię z dużą wydajnością ekonomiczną. Konstrukcja skupia się na spełnieniu podstawowych wymogów dobrej praktyki produkcyjnej (GMP) i standaryzacji modułów, które cechują się łatwością obsługi i sprytnymi rozwiązaniami konstrukcyjnymi.

nowoczesna konstrukcja zapewniająca znaczny komfort obsługi
konstrukcja cGMP ułatwiająca czyszczenie, wszystkie istotne części z dopuszczeniem AISI 316 L i FDA
funkcja „podłącz i uruchom” umożliwia natychmiastowe uruchomienie po dostawie
proste doposażanie w różne elementy dozujące: lancę, ślimak (opcja), rynnę dozującą (opcja) lub podawanie ręczne
pneumatycznie sterowana płyta wibracyjna umożliwiająca elastyczne reagowanie na właściwości produktu i redukcję hałasu podczas pracy
innowacyjna koncepcja filtra z kilkoma opcjonalnymi typami filtrów
kompaktowy system sterowania z możliwością rozbudowy
uniwersalne przyłącze napięcia 3 x 230 V lub 3 x 400 V (prąd energetyczny), 50 i 60 Hz
kompaktowa konstrukcja, atrakcyjna cena

Europejskie normy bezpieczeństwa
Produkcja w całości w Niemczech
Międzynarodowe normy farmaceutyczne

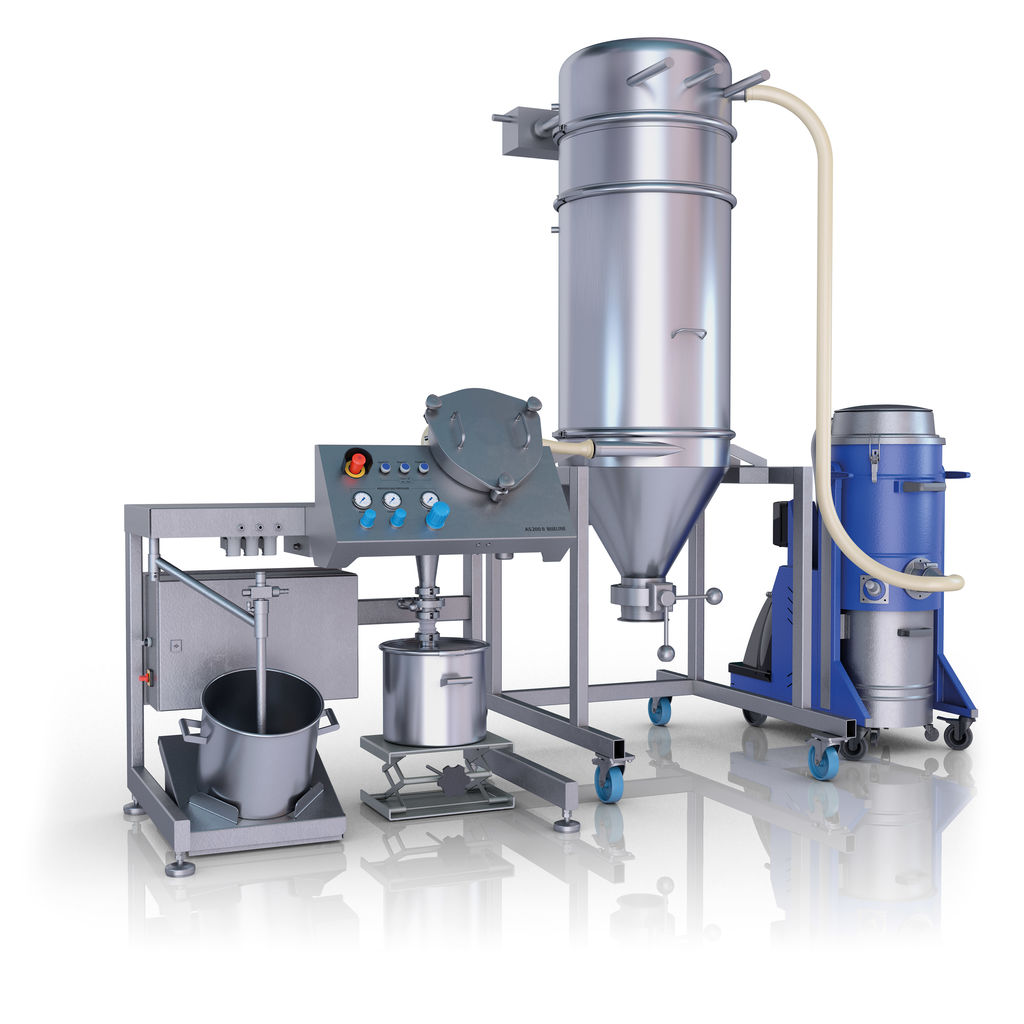

Spiralny młyn strumieniowy AS 200 II Baseline do rozdrabniania ultradrobnego

Wysoka jakość produkcji proszku. Made in Germany!

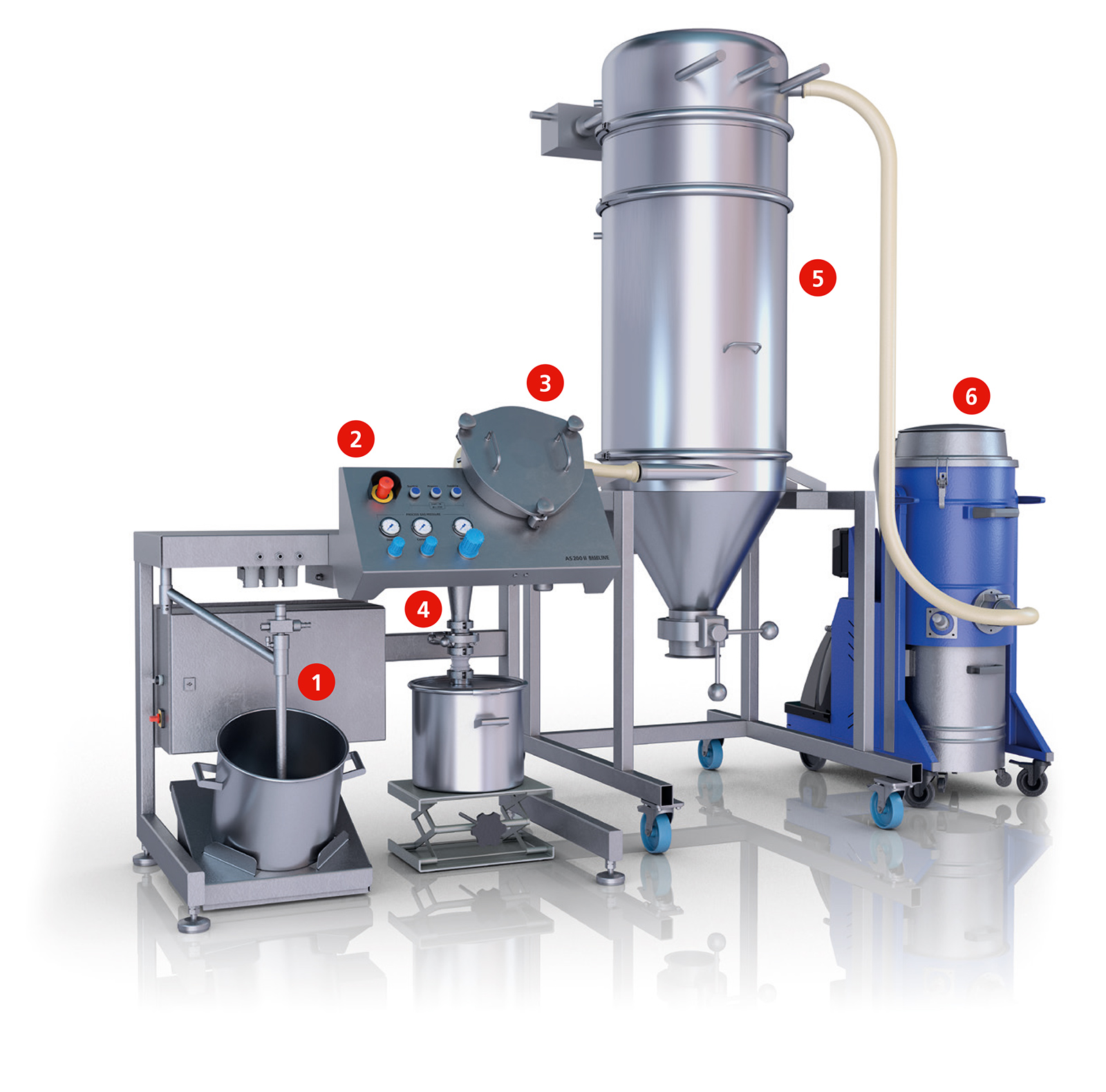

1 Dozowanie materiału: Lanca do podawania upłynniającego i inne opcje

otymalne rozwiązanie do produktów łatwych do przetwarzania
lanca dozująca zasysa materiał bezpośrednio do młyna
dokładne i niezawodne masowe natężenie przepływu wynoszące 5–40 kg/h
prosta obsługa i łatwe czyszczenie
niższa emisja pyłu i hałasu
opcjonalnie: ślimak dozujący do niezawodnego dozowania produktów o słabych właściwościach przepływu. Na życzenie również z filtrem ssącym do czystego dozowania z zamknięciem na powietrze otoczenia
opcjonalnie: rynna dozująca

2 Panel sterowania z podświetlanymi przyciskami

prosta obsługa
wizualna informacja zwrotna o dostępności instalacji

3 Rozdrabnianie spiralny młyn strumieniowy Alpine

sprawdzona konstrukcja Alpine zmniejsza liczbę części i umożliwia szybki montaż oraz doskonałe rezultaty czyszczenia
ergonomiczna konstrukcja
nowoczesna, pionowa konstrukcja młyna umożliwia łatwe otwieranie w celu kontroli i czyszczenia
łatwy przegląd wszystkich parametrów dzięki nowemu panelowi roboczemu, łatwemu do precyzyjnej regulacji
wymienne wkłady zmniejszają koszty utrzymania i umożliwiają przetwarzanie produktów o słabych właściwościach przepływu

4 Cyklon: separacja cząstek

Separacja produktów dzięki sprawdzonemu cyklonowi Alpine o wysokiej wydajności
Brak filtrów tekstylnych w kontakcie z produktem
Gromadzenie produktu w bębnie ze stali nierdzewnej
Umożliwia to wymianę produktu w bardzo krótkim czasie i wysoki stopień odzysku produktu

5 Filtr produktu: innowacyjna koncepcja filtrowania z typami filtrów zależnymi od zapotrzebowania

wersja standardowa z aspiratorem bez filtra
automatyczne czyszczenie filtra zapewnia ciągłość produkcji
filtr półwsadowy: lepsze wykorzystanie produktu przy małych i średnich partiach
filtr małowsadowy do produkcji w małych partiach
znaczna elastyczność: W zależności od indywidualnych wymagań można opcjonalnie dokupić filtry. Oznacza to, że instalacja może być optymalnie wyposażona pod kątem partii każdej wielkości.

6 Urządzenie ssące

ręcznie czyszczony worek filtracyjny
proste i pyłoszczelne podłączenie pojemnika do zbierania produktu
Gaz technologiczny jest filtrowany w aspiratorze z wbudowanym separatorem pyłu, filtrem HEPA i wentylatorem zużytego powietrza

Produkty referencyjne

Produkt	Stopień rozdrobnienia końcowego	Przepustowość
progesteron	90 % < 9 µm	20 kg/h
diosmina	90 % < 4 µm	8 kg/h
omeprazol	90 % < 5 µm	3 kg/h
puder kosmetyczny	90 % < 10 µm	15 kg/h

Dane techniczne

Średnica komory rozdrabniania	200 mm
Zakres ciśnienia roboczego	2 – 8 bar (g)
Zakres rozdrobnienia d50	1 – 40 µm
Zużycie sprężonego powietrza	150 – 200 µm
Wymiary (dł. x szer. x wys.) (bez urządzenia ssącego)	1,2x0,8x1,3 m
Zasilanie	Prąd trójfazowy, 230–400 V; 2,2 kW

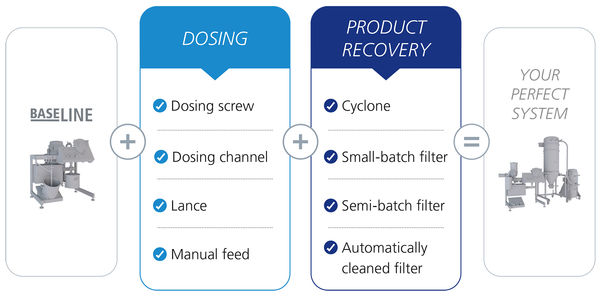

Aby Twoja instalacja była doskonała

Wszystkie możliwości konfiguracji w skrócie

Koncepcja Alpine Baseline obejmuje wiele opcji, które tworzą kompletną i kompaktową instalację rozdrabniającą. Kilka alternatywnych sposobów dozowania i odzyskiwania produktu można łączyć indywidualnie, dzięki czemu powstaje system dopasowany do potrzeb klienta.
